CK0632(40)精密排刀式数控车床设计方案

方案展示

CK0632(40)精密排刀式数控车床

CK0632(40)精密排刀式数控车床

CK0632(40)精密排刀式数控车床

CK0632(40)精密排刀式数控车床

CK0632(40)精密排刀式数控车床

方案说明

操作系统:
标配:广数 GSK系统
选配:华兴 、KND 、新代 、宝元等其它系统

机床结构特点:

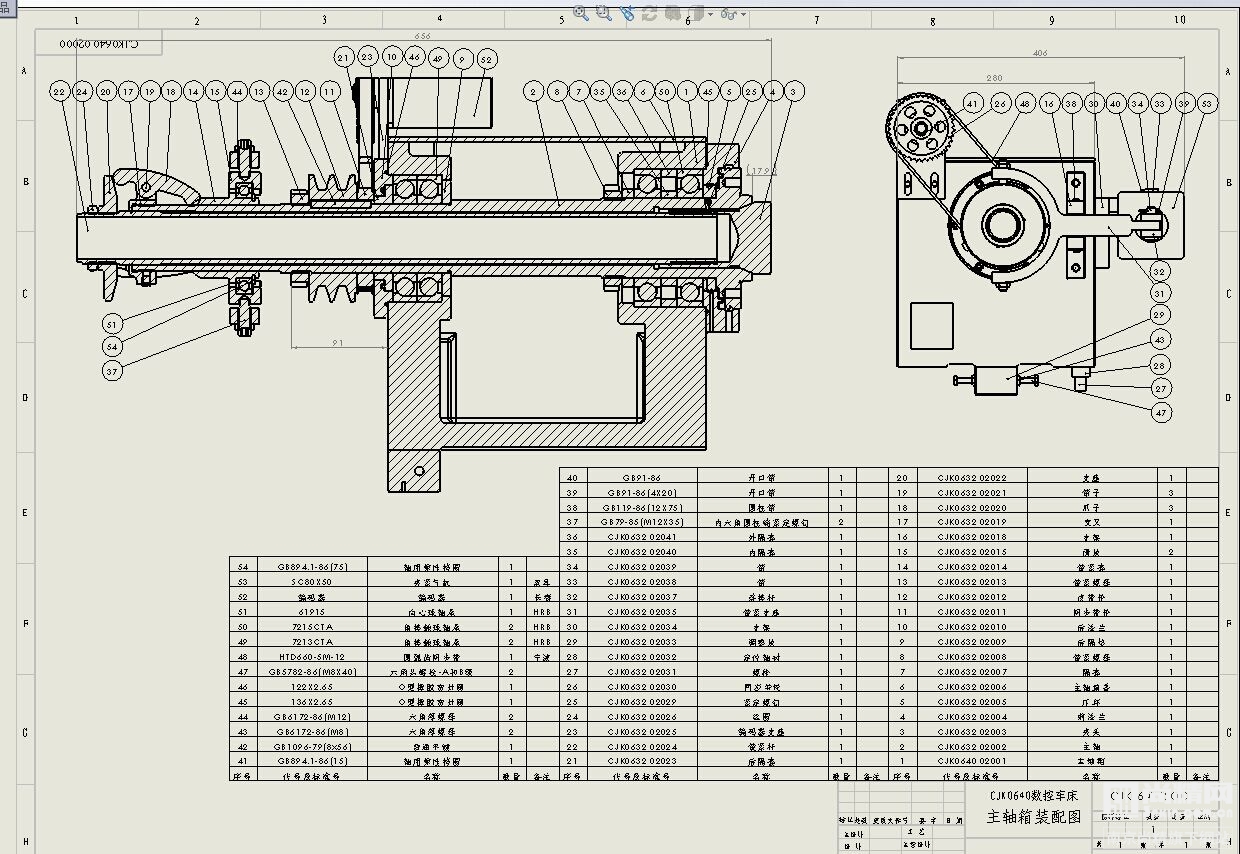

1. 主轴结构:主轴采用多道迷宫槽防水设计、散热型床头设计,前二后二角接触精密轴承支撑。
2. 床脚结构:侧面排削设计,便于清理铁削及切削液的回收。

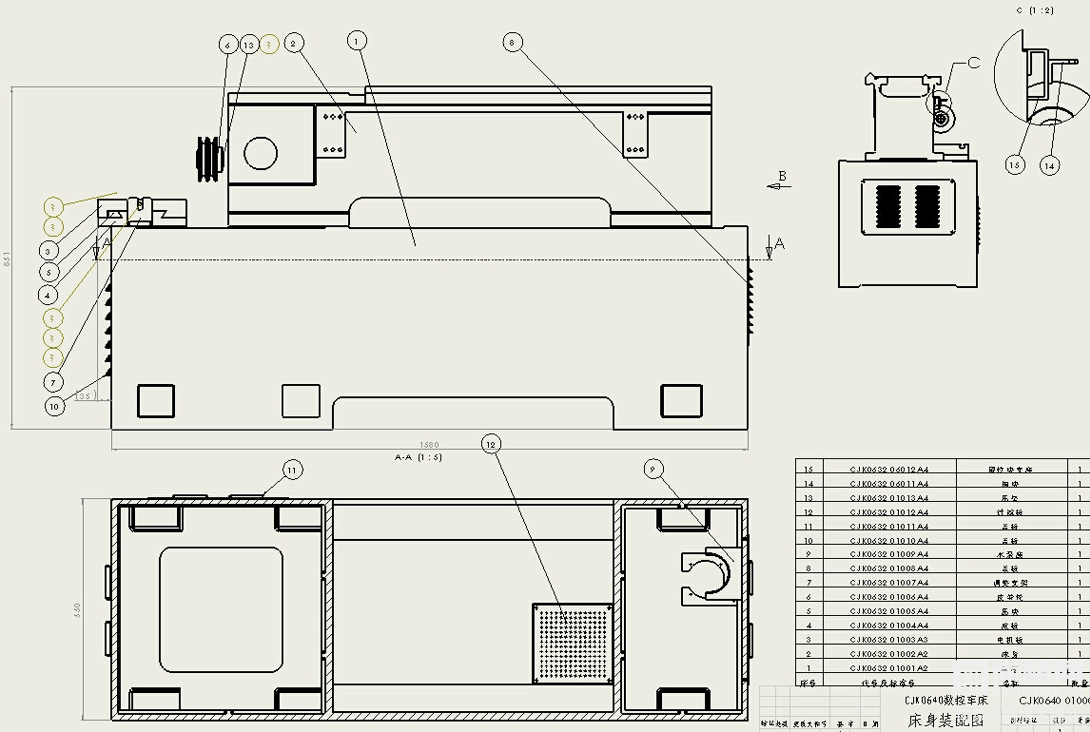

3. 床身结构:Z向设计为双山导轨加宽型结构,有效增加机床的刚性及承载能力。
4. 拖板结构:大小拖板加宽加重,精密铲刮加工。
5. 丝杆结构:Z、X向丝杆采用中置布局和丝杆双重防水设计。

最佳切削类型:
小盘类工件:小法兰、小齿轮、端盖、壳体等。
短轴类工件:小传动轴、球头销、阀杆。
主要适用行业:航空、汽车配件、水暖、阀门、模具、五金工具、仪表仪器、光学配件等行业。

机床操作人性化:
左右开门,方便装夹工件、方便操作系统、方便调整刀具;
外观美观,内置实用,维修方便快捷;
防护:防尘、防水、防漏。

加工特点:
对小零件、有色金属、精密零件有良好的精度保持度。
对易切钢或有色金属的快速切削有良好的稳定性。

机床特点:
床身、大小拖板、床头箱等铸件采用高强度灰铸铁(HT250)优质数脂沙铸造及时效处理。
双向采用进口直线导轨、有效的保证机床的加工精度及使用寿命。

方案说明书下载:https://www.sakin.com.cn/wp-content/uploads/2016/06/fangan.pdf
